記事作成　2011-03-29　12:48:59

0.3T14cm磁気回路用のシールドルームレス対応の大型RFコイル(φ160mmｘ85mmH)の開発を行い、足部の撮像行った。被写体は健常男性足部。撮像シークエンスは3D-GE (TR/TE/FA = 40ms/5ms/90, matrix= 512 x 160 x 48, voxcel_size = 0.4 x 0.8 x 1.8 mm3, NEX=2)であり、限定されたFOVを考慮して足部の位置を3回移動させて3回画像取得した(Fig.1)。画像はImageJを用いて回転させて任意領域でトリミングを行い接合を行った。また、上肘の撮像を、既述の足部と同じ撮像シークエンスで取得した。掲示している肘画像は接合を行っていない生データの画像である(Fig.2)。この結果からギャップ14cmと人体用としては比較的狭いの磁気回路を用いた場合でも大きめの被写体の撮像ができる可能性が示された。

Fig.1．0.3T14cm磁気回路を用いた人体用装置。パノラマ合成された足部3D-GE像。

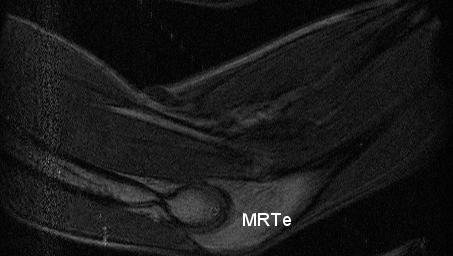

Fig.1．上腕の3D-GE画像。TR/TE/FA = 40ms/5ms/90, matrix= 512 x 160 x 48, voxcel_size = 0.4 x 0.8 x 1.8 mm3, NEX=2。
